断路器焊接钎着率检测超声水浸扫描系统

样件测试

当前位置：首页 >> 样件测试

核心提示：

1、检测目的

塑壳断路器产品的动、静触头焊接部件钎着率检测。

2、设备组成部分

计算机、超声发射接收器、精密三轴工作台、编码计数器、聚焦探头、超声水浸扫描系统、系统软件等组成，具有扫描成像、钎着率计算等功能。

3、工作原理

超声无损检测基于超声检测原理，使用高频超声波探头，实现产品内部细微缺陷检测。超声检测触头基本过程如下：

A、超声波探头产生超声波脉冲，通过耦合介质（水）到达被测工件；

B、当超声波脉冲通过被测工件时，由于声阻不同，在各种不同物质的交界处发生反射和透射，形成反射回波和透射波；

C、超声波探头接受反射回波，并转换成电信号；

D、计算机处理电信号，显示为波形或图像，自动判定检测结果。

4、主要技术参数特性

A、最大扫描范围：X轴：300mm，Y轴：200mm，Z轴：120mm。

B、最大扫查速率：＜60s，扫描区域10mm*10mm，分辨率40um。

C、三轴机械性能：采用精密级滚珠丝杠，消除处理；伺服电机驱动，后置编码器闭环反馈。

D、数据采集卡性能：A/D转换精度：8位；采样频率48MHz-250MHz；输入阻抗：±50Ω；输入电压：±2.5V。

E、脉冲发射器性能：电源：220/240VAC，50/60Hz；频率范围：1~60MHz；脉冲重复频率：5KHz。

F、脉冲接收器性能带宽：1~60MHz。

5、测试效果

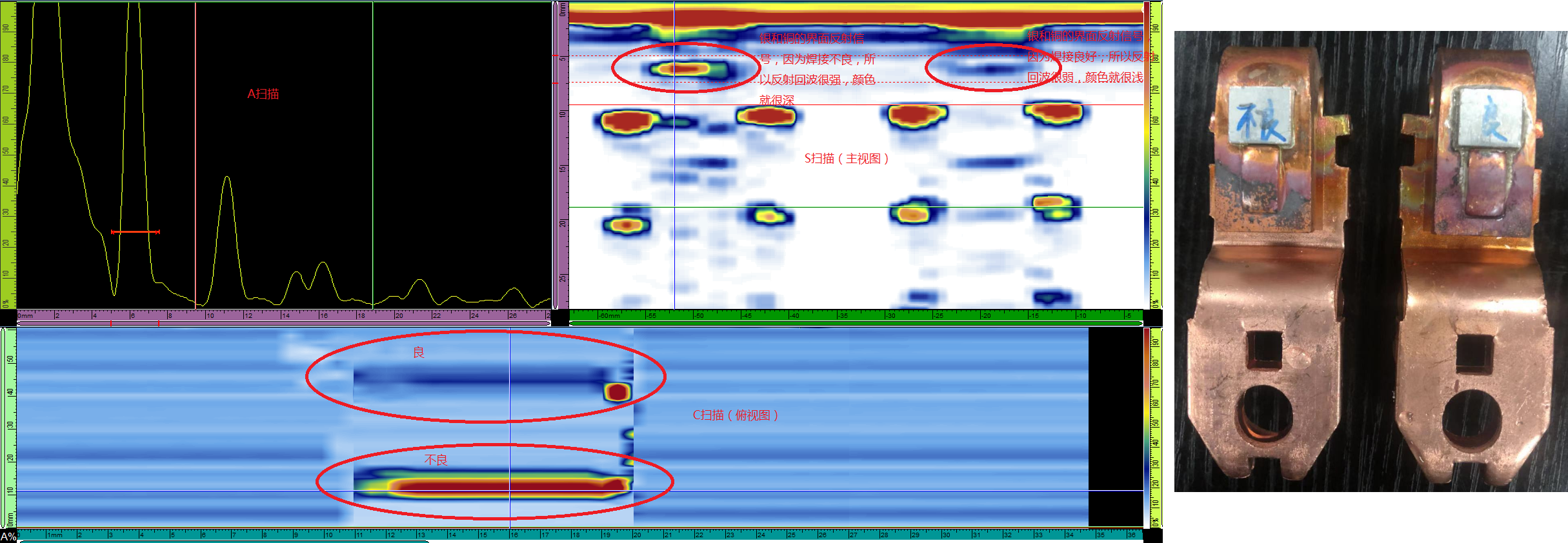

焊接良品和不良品扫描图像清晰易区分。

断路器焊接钎着率检测超声水浸扫描系统

原文标题：断路器焊接钎着率检测超声水浸扫描系统（作者：派登斯，原创文字，如转载，请注明作者和出处http://www.pedens.cn）
