一、什么是双丝像质计

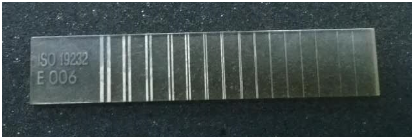

ISO19232-5/ EN462-5/ASTM E2002 双丝像质计（双线型像质计，双线型IQI）是由放置于刚性半透明塑料盒中的13个线对组成。双丝像质计丝的直径与丝与丝之间的距离相等，每个线对包含两条圆形截面的线。1D至3D线对是金属钨，其它线对是金属铂。双丝像质计用于确定射线照相和实时射线透照系统的几何不清晰度Ug，也可用来测定数字射线系统（CR/DR）的基础空间分辨力SRb。

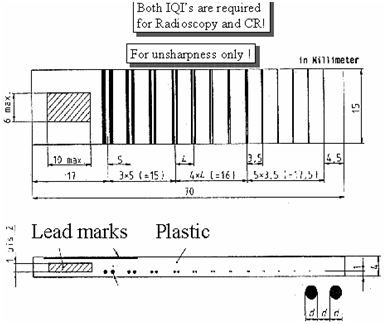

双丝像质计的样式和主要尺寸如图所示。基本结构包括:封装板、13个丝对、识别标志符号,各部分经粘结构成具有一定刚性的整体。金属丝的材质为铂和钨。13个丝对放置在上、下板中间。一个丝对本身中的丝应相互平行,各丝对也应相互平行。
各对丝的材质、直径和丝之间的间距等的要求,应符合下表规定。封装板包括上、下板,材料一般为硬塑料(或其他适当的低吸收材料板),下板厚度为1 mm左右。
丝的代号     几何不清晰度U(mm)     丝径d(mm)
13D            0.10                   0.050
12D            0.13                   0.063
11D            0.16                   0.080
10D            0.20                   0.100
9D             0.26                   0.130
8D             0.32                   0.160
7D             0.40                   0.200
6D             0.50                   0.250
5D             0.64                   0.320
4D             0.80                   0.400
3D             1.00                   0.500
2D             1.26                   0.630
1D             1.60                   0.800

二、为什么使用双丝像质计
经验和理论都证明,仅仅采用线型像质计或阶梯孔型像质计,评价图像的质量是不够的,因为它们主要给出的是对比度的测量。因此,至少还需单独测定系统的空间分辨力(图像的不清晰度)。近年正在发展的CR/DR技术(数字化射线照相技术),也同样存在上述问题。
1)    当单丝丝径与像素尺寸在一个量级且小于像素尺寸时，图像中的单丝影像有可能被夸大。
2)    当前DR像素尺寸较大（200微米左右），常常需要采取放大透照几何布置，这就更需要控制几何不清晰度Ug。
数字化射线照相技术（CR/DR）可以调节图像的亮度/黑度，无法沿用密度2.0这一胶片系统的质量控制参数。各标准（ISO、EN、ASTM、GB等）都采用归一化信噪比SNRn来控制数字化影像的质量。
其中SRb就要由双丝像质计测得。可以说，只要是使用数字化技术，就必须用到双丝像质计。
三、怎样使用双丝像质计
1、测试CR/DR系统的系统基础空间分辨力SRBdetector， 用于比较、挑选设备。
将两个双丝像质计互相垂直，直接置于IP板或者探测器表面。像质计走向不可与像素排列方向平行，应成2～5度夹角。
2、测量CR/DR图像的基础空间分辨力SRBimage，用于确定透照工艺。
将一个双丝像质计与单丝、铅字、标记一同置于工件源测。像质计走向不可与像素排列方向平行，应成2～5度夹角

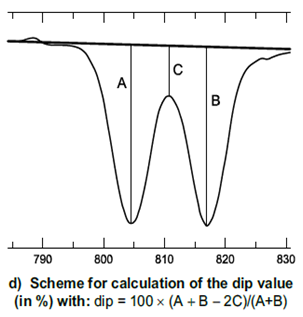

沿像质计做一与13条线对垂直的直线，取沿线宽度包含不少于21线的像素值线轮廓（line profile），第一对双丝之间间隙的像素值波谷达不到双丝像素值波峰的20%的丝号。如D10、D13。

四、涉及使用双丝像质计的标准

EN 14784
ISO 17636, 16371
ASTM E2445, E2737,
GB/T 21356, 26642
