PDS-1417M电力设备便携式DR检测系统

产品中心

文章来源：苏州派登斯仪器设备有限公司公司网址：http://www.pedens.cn

核心提示：

本产品先进的数字成像及图像处理技术，便携设计，带给现场检测人员简易性，涵盖了无损检测的广泛应用，针对特检行业承压容器、管道焊缝检测、液氨管道腐蚀及焊缝在役检测（带包覆层含介质在役管道）、复合材料检测、耐张线夹、电力设备检测等应用。

PDS-1417M电力设备便携式DR检测系统满足国内数字射线相关标准NB/T 47013.11-2015，图像质量评定满足AB级或B级的检测标准，并兼容国际相关标准。

整个系统的关键指标如下,将根据具体应用及配置决定:

灵敏度
最大穿透厚度
空间分辨率

PDS-1417M电力设备便携式DR检测系统包含以下几个重要组成部分：
一. 硬件部分
1.图像处理工作站
操作系统：windows 10
显示器：Surface Pro7 12.3英寸PLS触摸屏
电池：约10.5h（具体以实际情况为准）

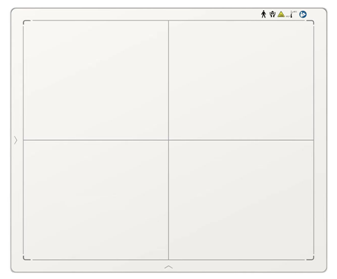

2.无线数字平板探测器 1417M

技术规格

描述 Descriptions       规格 Specifications
探测器类型              非晶硅
闪烁体                  碘化铯
有效成像面积（inch）   14x17
像素矩阵                2304x2800
像素间距                150um
A/D转换                 16 bit
空间分辨率              3.6LP/mm
无线传输                2.4G和5G，IEEE802.11n
预览图（S）             3
全图（S）               7
触发模式                AED/软触发
重量（kg）              3.5
电池使用时间            3.5h
充电时间                ≤2.5h
操作温度（0℃）         5~35
储存温度（℃）          -20~55
操作湿度（%RH）         10~90（无凝露）
存储湿度（%RH）         5~95（无凝露）
功耗（W）               14
尺寸（mm）              384*460*15

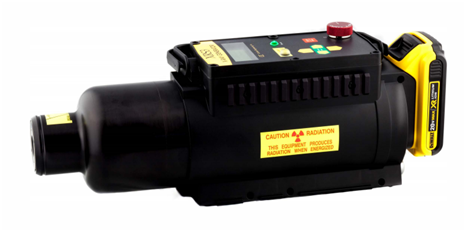

3.便携式X射线机
射线源为一款小型便携式设备，免维护，模块化设计使元器件更换非常容易，且经济实用。该射线源的铅罩设计可在规定距离之外保护操作人员免受X射线辐射，延时按钮和遥控电缆给操作人员足够的时间撤离至安全地带。设备工作时，能发出灯光及声音警示信号给操作人员。

规格如下：

尺寸:36.07x10.87x14.81(LxWxH)mm
重量：5.3Kg（含电池）
射线能量：270kVp，无须预热
焦点尺寸：3mm
辐射角度：40°
脉冲频率：15脉冲/秒
X线透照方式：定向
最大穿透能力：25mm 钢
电池充电时间：1小时

4.中央控制器 CU (CONTROL UNIT)
无线中央控制单元，用于简化DDA、图像处理工作站与射线源之间的连接并提供声光提示，配备锂电池，工作时间>10小时。
支持2.4G/5G 双频
通讯距离>100m（无遮挡）

5.设备箱体（含支架、平板保护套，电缆等）
型号：防撞安全箱
外形尺寸：根据不同设备
平板保护套１套
电缆1套
产品技术资料

二. 软件部分

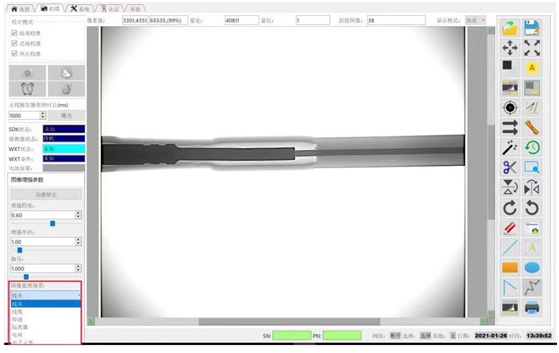

检测软件基于Windows操作系统，中文界面。

软件具有图像采集、分析功能。图像可自动调窗、存储、放大、测量、注释、弯曲角度测量、归一化信噪比测量、双丝像质计测量（特检47013标准中要求评估DR图像清晰度标准参数）、边缘增强、裁剪（对图像进行裁剪后另存为jpg png bmp 等可视化图像格式）、黑白胜负切换、增强处理等。
