PDS-1012X压力容器焊缝便携式DR成像系统

文章来源:苏州派登斯仪器设备有限公司公司网址:http://www.pedens.cn

核心提示:
本产品先进的数字成像及图像处理技术,便携设计,带给现场检测人员简易性,涵盖了无损检测的广泛应用,针对特检行业承压容器、管道焊缝检测、液氨管道腐蚀及焊缝在役检测(带包覆层含介质在役管道)、复合材料检测、耐张线夹、电力设备检测等应用。

PDS-1012X压力容器焊缝便携式DR成像系统满足国内数字射线相关标准NB/T 47013.11-2015,图像质量评定满足AB级或B级的检测标准,并兼容国际相关标准。

PDS-1012X压力容器焊缝便携式DR成像系统包含以下几个重要组成部分:

一. 硬件部分
1.图像处理工作站
操作系统:windows 10
显示器:Surface Pro7 12.3英寸PLS触摸屏
电池:约10.5h(具体以实际情况为准)

2.无线数字平板探测器 PDS-1012X

技术规格

探测器类型                                非晶硅
闪烁体类型                                GOS
像素尺寸                                   125um
空间分辨率                                4lp/mm
A/D转换                                    16位
有效成像面积                            250X300mm
像素尺寸                                   2000X2400
数据传输                                   有线/无线(wifi遥控及传输数据)
供电                                          有线/锂电池
单块电池续航                           2.5h
外形尺寸                                  340*291*18
最高耐压                                  370KV
重量                                         2.3KG
操作温度                                 -10-40℃
防护等级                                 IP54
操作软件功能                          焊缝等图像一键增强处理;尺寸测量、图片存储、图片查询、图像放大、缩小、亮度/对比度调节;图像增强、图像锐化;对被测工件的缺陷几何测量功能;窗口窗位技术;边缘增强及正负像功能。

3.设备箱体(含平板保护套,电缆等)
型号:防撞安全箱
平板保护套1套
电缆1套
产品技术资料

二. 软件部分

专门针对特检行业开发的后期处理软件,界面简洁,操作简单,功能齐全。拥有准对焊缝等多种条件的增强处理,屏蔽散射线不均匀造成的干扰,还原缺陷的真实情况,并能根据需要来精确测量数值。

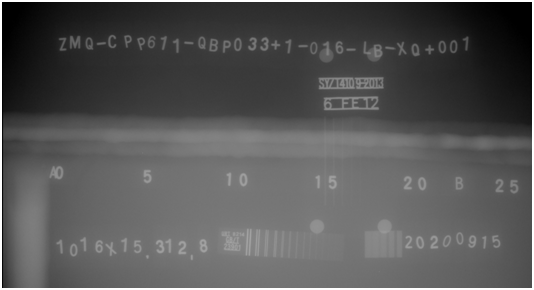

处理前:

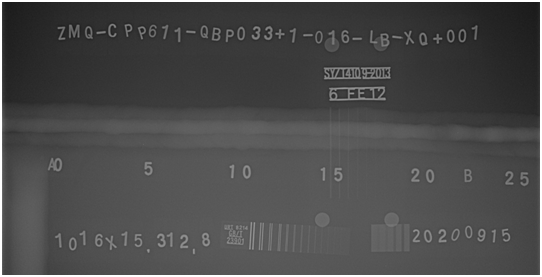

处理后:
