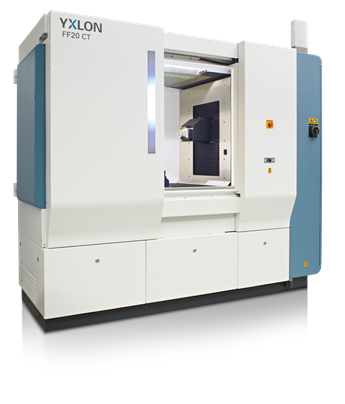

YXLON FF20小型部件检测的高分辨率计量CT系统

文章来源:苏州派登斯仪器设备有限公司公司网址:http://www.pedens.cn

核心提示:
YXLON FF20小型部件检测的高分辨率计量CT系统设计用于实现高精度的三维检测结果。无论对于研发、缺陷分析、过程监控还是CT计量而言,FF20 CT 都非常适合用于检测电子业和材料科学行业的各种小型/最小型零部件。

使用新型水冷式190kV射线管,二维图片的细节可视度达150纳米
花岗岩质地的操作台,确保温度的稳定
创新、直观的触控屏幕操作,方便快速检测
利用螺旋CT扫描、水平视角延伸、虚拟旋转轴以及标准Quick/QualityScan扫描等不同射线轨迹,实现应用的灵活性;
精准计量MPESD = 3.9 μm + L/75,通过VDI 2630-1.3所述球面距离偏差进行测量。
系统能力
YXLON FF20小型部件检测的高分辨率计量CT系统是一款紧凑型高分辨率计算机断层扫描系统,适用于以下各类小型部件检测:

类似SMD的电子元件
半导体封装
采用新型材料(例如金属、塑料、CFRP)制成的探头
微型系统、MEMS和MOEMS器件
类似针筒的医疗器械

FF20 CT基于新的创新型操作理念,采用低温膨胀和精密检测器件操控设计,确保了高度的可重复性和测量能力。

X射线成像技术内置新研发的190kV输出的X射线管,使细节可视度高达150纳米。系统注重实用性能,设有两块触控显示屏方便了解图像内容和系统控制。用户还可获得智能功能支持:例如,“IntelliGuard”功能可在360°旋转检测部件时自动测定其外形,避免其与X射线管以及探测器发生碰撞。

诸如“HeliExtend”等CT射线轨迹则能够保证图像从上到下均有良好的图片质量,并通过高放大倍率扫描方式捕获拉长样本。

使用“虚拟轴旋转”(FlexCenter)功能可自由选择扫描旋转中心点位,且无需耗费过多时间。即使关心部位在实际关心旋转中心点的范围之外,也无需重新定位受检测部件的位置。

系统健康监控器上会显示各项参数信息。数据结果以“交通信号灯”的方式组合和显示。此外,您还可以通过我们的远程监控软件,从您的办公室获取系统的健康状态以及CT(和重构)进程。
系统能力
特性     数据
样品直径     280 [mm] (11.02")
样品高度     700 [mm] (27.6")
最大样品重量     17 [kg]
设备尺寸 (长/宽/高)     2380 x 945 x 2180 [mm]
X射线管     Y.FXT 190.61 transmission tube
CT 模式     快速扫描(QuickScan®), 高品质扫描(QualityScan), 锥型面 CT, 螺旋 CT, 虚拟转轴, FoV 扩展, 大批量模式
操作台     花岗岩, 动态气垫防震, 6 轴, 超宽FDD范围


应用领域
航空航天
电子电器
汽车

科学和研究
