PDS-1417M变电站GIS便携式DR成像系统

文章来源:苏州派登斯仪器设备有限公司公司网址:http://www.pedens.cn

核心提示:

PDS-1417M变电站GIS便携式DR成像系统产品是先进的数字成像及图像处理技术,便携设计,带给现场检测人员简易性,涵盖了无损检测的广泛应用,针对变电站GIS、耐张线夹、电力设备检测等应用。

PDS-1417M变电站GIS便携式DR成像系统

PDS-1417M变电站GIS便携式DR成像系统满足国内数字射线相关标准,并兼容国际相关标准。

CR和DR成像技术,无损探伤,2007

GIS设备X射线可视化检测技术,中国电力,2010
X射线数字成像检测系统在GIS设备中的应用
X光图像十四处理菜价系统的研制,南京理工大学,2004
高压开关结构设计,北京,机械工业出版社,2007

高压开关设备使用技术,北京,中国电力出版社,2005

《放射事故管理规定》

《放射工作人员健康管理规定》
《工业X 射线探伤卫生防护标准》

整个系统的关键指标如下,将根据具体应用及配置决定:

灵敏度
最大穿透厚度
空间分辨率

PDS-1417M轻量便携式X射线无线数字成像系统包含以下几个重要组成部分:
一. 硬件部分
1.图像处理工作站
操作系统:windows 10
显示器:Surface Pro7 12.3英寸PLS触摸屏
电池:约10.5h(具体以实际情况为准)

2.无线数字平板探测器 1417M
PDS-1417M变电站GIS便携式DR成像系统技术规格
描述 Descriptions    规格 Specifications
探测器类型    非晶硅
闪烁体    碘化铯
有效成像面积(inch)    14x17
像素矩阵    2304x2800
像素间距    150um
A/D转换    16 bit
空间分辨率    3.6LP/mm
无线传输    2.4G和5G,IEEE802.11n
预览图(S)    3
全图(S)    7
触发模式    AED/软触发
重量(kg)    3.5
电池使用时间    3.5h
充电时间    ≤2.5h
操作温度(0℃)    5~35
储存温度(℃)    -20~55
操作湿度(%RH)    10~90(无凝露)
存储湿度(%RH)    5~95(无凝露)
功耗(W)    14
尺寸(mm)    384*460*15

3. X射线机
3.1便携式射线机
主要性能特点:
尺寸小,重量轻
稳定性高
针对数字成像系统优化
油冷却,可连续工作
发射窗口可旋转(360°)
远程控制
锂电池供电
PDS-1417M变电站GIS便携式DR成像系统

便携式射线机

PXR1610
电源    电池供电
管电压(KV)    60-160KV
球管电流(mA)    0.5-1MA
焦点(mm)    0.5MM
曝光时间    150秒连续出束
穿透力A3(mm)    25
外形尺寸(mm)    Ø131x520
整机重量(kg)    10.5KG(含电池)
控制方式    无线控制
冷却方式    自然油冷
辐射角度    50x50

3.2大功率射线机
主要性能特点:
1、控制器采用微电脑抗干扰设计、精度高、稳定性好、外形美观、体积小、重量轻。
2、配备安全锁、防止误开高压。
3、控制器为通用型控制器,兼容性强,可配带国内各型发生器。
4、连接电缆采用超小型软线缆,具有线径小、重量轻、柔韧性强、导电好等特性。
大功率射线机
LX-XXG-2505
电源    220V
管电压(KV)    150-250KV
球管电流(mA)    5MA
焦点(mm)    2MM
曝光时间    5分钟
穿透力A3(mm)    40
外形尺寸(mm)    296×145×285
重量(kg)    5
电路    变频、自动训机、故障显示、延时开机、自动保护
冷却方式    强迫风冷
绝缘方式    SF6气体绝缘
工作压力(Mpa)    0.35-0.50
外形尺寸(mm)    230×230×590
重量    17kg
辐射角度    40度
工作方式    5min工作,5min休息

4.中央控制器 CU (CONTROL UNIT)
无线中央控制单元,用于简化DDA、图像处理工作站与射线源之间的连接并提供声光提示,配备锂电池,工作时间>10小时。
支持2.4G/5G 双频
通讯距离>100m(无遮挡)

5.设备箱体(含平板保护套,电缆等)
型号:防撞安全箱
外形尺寸:根据不同设备
平板保护套1套
电缆1套
产品技术资料

二. 软件部分

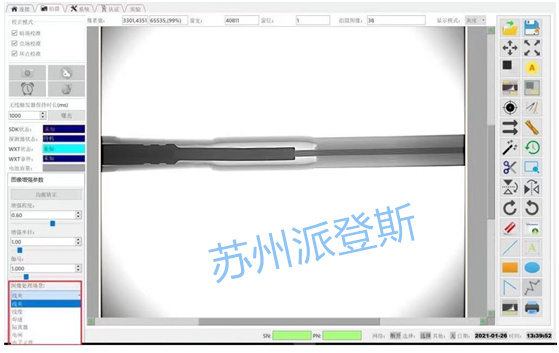

检测软件基于Windows操作系统,中文界面。

软件具有图像采集、分析功能。图像可自动调窗、存储、放大、测量、注释、弯曲角度测量、归一化信噪比测量、双丝像质计测量(特检47013标准中要求评估DR图像清晰度标准参数)、边缘增强、裁剪(对图像进行裁剪后另存为jpg png bmp 等可视化图像格式)、黑白胜负切换、增强处理等。

PDS-1417M变电站GIS便携式DR成像系统PDS-1417M变电站GIS便携式DR成像系统
