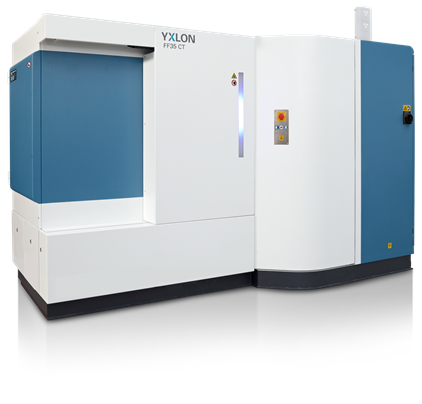

YXLON FF35 中小型部件检测的高分辨计量CT系统

文章来源:苏州派登斯仪器设备有限公司公司网址:http://www.pedens.cn

核心提示:

YXLON FF35 中小型部件检测的高分辨计量CT系统

应用范围广,设计用于获取高精度检测结果。可以采用单管或双管配置,非常适用于汽车、电子、航空以及材料科学等行业的中型到超小型部件检测。

YXLON FF35 中小型部件检测的高分辨计量CT系统
•    单管或双管配置,实现高泛用性
•    使用新型水冷式190kV输出射线管,二维细节可视度达150纳米
•    花岗岩质地的载物台,确保温度的稳定
•    创新、直观的触控屏幕操作,方便快速检测
•    利用螺旋CT扫描、水平视觉延伸、虚拟旋转轴以及标准Quick/QualityScan扫描等不同射线轨迹,实现应用灵活性
•    精准计量MPESD = 8 μm + L/75,通过VDI 2630-1.3所述球面距离偏差进行测量。


系统能力

YXLON FF35 中小型部件检测的高分辨计量CT系统,适用于以下各类小型部件检测:

•    类似SMD的电子元件
•    半导体封装
•    采用新型材料(例如金属、塑料、CFRP)制成的探头
•    微型系统、MEMS和MOEMS器件
•    类似针筒的医疗器械
•    例如注塑模具的小型金属件
•    电子设备
•    小型铸件

FF35 CT的一个关键优势在于其有双管配置可选(纳焦点传输管和大功率微焦点传输管),非常灵活多用。使用触控按钮即可对每根管进行单独调整。

系统设有两块触控显示屏方便了解图像内容,从而实现直观的系统控制。用户还可获得智能功能支持:例如,“IntelliGuard”功能可在360°旋转检测部件时自动测定其外形,避免其与X射线管以及探测器发生碰撞。

诸如“HeliExtend”等CT射线轨迹则能够保证图像从上到下的良好均质性,并通过高放大倍率扫描方式捕获拉长样本。

您还可以使用“虚拟轴旋转”(FlexCenter)功能,自由选择扫描旋转中心点位,无需花费过多时间。即使关心部位在实际关心旋转中心点的范围之外,也无需重新定位受检测部件的位置。

系统健康监控器上会显示各项参数信息。数据结果以“交通信号灯”的方式组合和显示。此外,您还可以通过我们的远程监控软件,从您的办公室获取系统的健康状态以及CT(和重构)进程。


系统参数

特性                                   数据
样品直径                   530 [mm] (20.9")
样品高度                   800 [mm] (31.5")
最大样品重量             27 [kg]
设备尺寸 (长/宽/高)    2960 x 1590 x 2120 [mm]
X射线管                     Y.FXT 225.48 reflection tube,
additional optional       Y.FXT 190.61 transmission tube
CT 模式                     快速扫描(QuickScan®), 高品质扫描(QualityScan), 锥型面 CT, 螺旋 CT, 虚拟转轴, FoV 扩展, 大批量模式
操作台                      花岗岩, 动态气垫防震, 6 轴, 超宽FDD范围


应用

航空航天
电子电器
汽车

科学&研究
